三環電容通過材料優化、工藝控制、設計改進及技術創新四大核心策略，系統性地保證了其性能的穩定性，具體體現在以下方面：

一、材料優化：奠定性能穩定的基礎

高穩定性陶瓷介質材料：

NP0/C0G型：溫度系數控制在±30ppm/℃以內，在-55℃至+125℃范圍內容量變化率≤±0.3%，幾乎不受溫度波動影響，適用于高頻、低電壓場景(如射頻電路)。

X7R型：溫度系數為±15%，在相同溫度范圍內容量變化率≤±15%，適用于對溫度穩定性要求較高的工業場景(如電源濾波)。

低介電損耗材料：如鈦酸鋇基復合氧化物，減少電壓引起的介質極化損耗，提升穩定性。

低損耗薄膜材料：

聚丙烯（PP）薄膜：介電常數低(約2.2)，耐壓強度高(可達600V/μm)，且在-55℃至+125℃范圍內介電常數變化率小于±1%，損耗角正切值低至0.0001~0.0005(1kHz條件下)，成為高頻開關電源、諧振電路與5G通信設備的理想選擇。

二、工藝控制：確保制造過程的高精度與一致性

精密燒結工藝：

通過控制燒結溫度、時間和氣氛等參數，實現所需的結晶相轉變并獲得期望的物理性能。

高溫?zé)Y(jié)保證了陶瓷層致密均勻，無氣孔、無雜質，進一步提升了材料的絕緣性和機械強度，從而提高了電容的穩定性。

端電極處理技術：

采用特殊的端電極處理技術，如通過優化銅漿料的玻璃組分和燒端工藝，使得玻璃具有一定的導電性，并通過部分還原導電組分進一步增強其導電性，從而增強端電極結合力。

這種技術提高了電容的焊接性能和可靠性，減少了因端電極問題導致的性能不穩定。

磁場控制剝離技術：

在導電漿料中添加磁性有機物，將傳統的真空吸附力轉變?yōu)橛纱艌?chǎng)控制的力，從而實現對印刷片和載體膜帶間更加均勻的力的控制。

這一技術減少了剝離過程因受力不均造成的印刷片變形與損傷等問題，實現了更高質量的剝離，為電容的穩定性提供了保障。

三、設計改進：提升電容在復雜環境下的適應性

多層陶瓷技術與內部電極設計：

采用多層陶瓷介質與內部電極交替堆疊的結構，均勻分布電場，減少局部擊穿風險。

這種設計使得電容在額定電壓下工作時，容量變化率極低，同時通過多層疊加與邊緣加厚技術分散電場強度，防止局部擊穿，提升耐壓裕量。

抗機械振動設計：

通過改進封裝工藝(如采用環氧樹脂包封、金屬端子加固)和優化內部結構(如減少陶瓷介質與電極的應力集中)，顯著提升了抗機械振動能力。

車載級MLCC通過AEC-Q200認證，可承受-40℃至+150℃的溫度循環及高頻振動(如10-2000Hz)，容量穩定性不受影響。

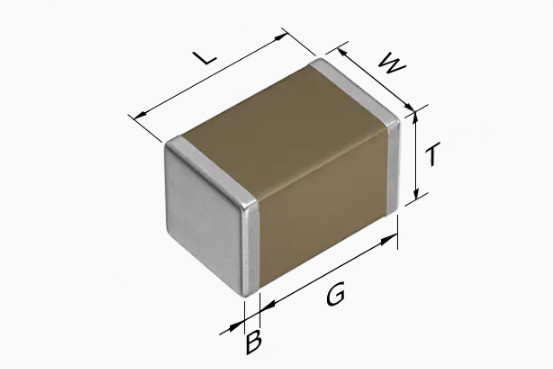

小型化封裝設計：

采用小型化封裝(如0402、0201)，減少了機械應力對電容值的影響。

這種設計不僅提高了電路的集成度和空間利用率，還進一步增強了電容在復雜環境下的穩定性。例如，0402封裝MLCC的ESL可低至0.1nH，SRF超過10GHz，在高頻信號傳輸中容量穩定性優異。
