貼片電阻簡介
貼片電阻(SMD Resistor)又名片式固定電阻器(Chip Fixed Resistor) ，是金屬玻璃釉電阻器中的一種。是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器 。耐潮濕和高溫， 溫度系數小。可大大節約電路空間成本，使設計更精細化。
貼片電阻種類

貼片電阻通常是指金屬膜電阻的一種。根據工藝的不同，它們分為薄膜和厚膜電阻。兩者都是通過某種方法將某些電阻材料附著在絕緣材料表面制成的。

一、薄膜電阻：（很高精度和極低溫度系數）
（1）薄膜的膜厚小于10μm，大多處于小于1μm.
（2）薄膜電阻則可以做到0.01%或0.1%精度，
（3）薄膜電阻則可以做到非常低的溫度系數，這樣電阻阻值溫度變化非常小，溫度系數最小可達5ppm。
（4）采用的是真空蒸發、磁控濺射等工藝方法，電阻膜層主要成分為鎳鉻合金。
（5）金屬薄膜電阻具有非常好的溫度穩定性，極低的電流噪聲，極低的非線性影響，很容易實現1%，0.1%的精度和誤差。成本比起厚膜電阻貴一些。
二、厚膜電阻：（市面上常見的電阻，被大量使用的電阻）
（1）厚膜電阻的膜厚一般大于10μm
（2）厚膜電阻10%，5%，1% ，0.5%是常見精度
（3）厚膜電阻的溫度系數上很難控制，一般較大
（4）厚膜電路一般采用絲網印刷工藝，使用厚膜激光調阻機將阻值修調到規定的要求。通常是采用以96%Al2O3的陶瓷基板作為散熱基材、Ag-Pd作為導體材料、釕及釕的氧化物作為電阻體材料、玻璃釉作為包封材料、端頭電鍍鎳錫等。

（5）溫度系數在±200ppm/℃~±400ppm/℃

貼片電阻常見材質區分
貼片電阻較為常見材質有碳膜電阻器、金屬膜電阻器、金屬氧化膜電阻器、玻璃釉電阻器等。
（1）碳膜電阻器；將結晶碳堆積在陶瓷棒框架上制作。碳膜電阻成本低。性能穩定。電阻范圍廣。溫度系數和電壓系數低，是目前應用最廣泛的電阻。這種電阻不推薦用于啟動電阻。因?yàn)槟蜎_擊性相對有缺陷；
（2）金屬膜電阻器；用真空蒸發的方法將合金材料蒸鍍于陶瓷棒骨架表面。金屬膜電阻比碳膜電阻的精度高，穩定性好，噪聲，溫度系數校在儀器儀表及通訊設備中大量采用。通常應用于無線電子設備當中，特別是對精密要求更高的場合，直插的封裝外觀顏色多為藍色；
（3）金屬氧化膜電阻器；在絕緣棒上堆積一層金屬氧化物，由于其本身就是氧化物，所以在高溫下穩定，耐熱沖擊，承載能力強，有些儀器或裝置需要長期在高溫環境下操作，使用一般阻力就不能保持其穩定性。在這種情況下，可以使用金屬氧化膜電阻(金屬氧化物膜電阻器)。利用高溫燃燒技術在高熱傳導的瓷棒上燃燒金屬氧化膜(氧化鋅等)，在金屬氧化膜車上螺旋紋制作不同的電阻值。然后于外層噴涂不燃性涂料。它能夠在高溫下仍保持其安定性，電阻皮膜負載之電力亦較高。它還兼?zhèn)涞碗s音，穩定，高頻特性好的優點；

（4）玻璃釉電阻器；玻璃釉電阻器是由貴金屬銀、鈀、銠、釕等的氧化物和玻璃釉黏合劑混合成漿料，再用絲網印刷方法將玻璃釉漿料印涂在陶瓷基體上，然后在高溫條件下燒結而成的。由于電阻體膜較厚，所以又稱這種電位器為厚膜電位器，也稱為金屬陶瓷電阻器。目前多用氧化釕和玻璃釉粘合劑制成電阻器。金屬玻璃釉電阻器有普通型和精密型。這種電阻器耐高溫，耐濕性好，穩定性好，噪聲小，高頻特性好，溫度系數小，阻值范圍大，阻值范圍為4.7Ω~200 MΩ；額定功率有1/8 W、l/4 W、l/2 W、1 w、2 W,大功率有 500 W；最高電壓為15 kV。


貼片電阻特性分類
一、常規貼片（片式固定電阻器 Chip Fixed Resistor）
平時工作中所說的貼片電阻(SMD Resistor)，如無特殊說明時，一般是指金屬玻璃鈾電阻，它是一種厚膜電阻。厚膜電阻也分類為普通電阻（阻值誤差±.5%，±.1%，溫度系數為±200或±250 ppm ）和高精度電阻兩種（阻值誤差±.0.5%，溫度系數為±50ppm/℃）。

二、玻璃釉電阻器具有以下特點:
（1）耐濕、耐溫，穩定性好。
（2）阻值范圍寬，阻值范圍為4.7Ω-200MΩ。
（3）額定功率一般為1/8W、1/4W、II2W、lW、2W，大功率型有500W。
（4）噪聲小，高頻特性好。
（5）體積小，重量輕。
三、貼片合金電阻
有著mΩ級別超低阻值，較好的溫度系數和更大的功率，被廣泛應用在電流采樣與大功率需求工藝。
四、高精密貼片電阻
現今主流片阻精度為1%或5%，而最新采用高純基板制成精度可達0.5%。對于厚膜來說此精度已經達到制造工藝極限水平。
五、高壓貼片電阻：高壓貼片電阻又叫做片狀高壓玻璃釉膜電阻也簡稱高壓電阻。
大功率貼片電阻：大功率貼片電阻又叫做貼片功率電阻是金屬玻璃釉電阻器中的一種。
六、貼片排阻：又叫做網絡電阻，也是非常廣泛的一種，電阻值從0Ω~10MΩ，功率1/16、1/8W，精度為1% 。
七、貼片薄膜電阻；是高精度貼片電阻的一種，它與目前市場主流厚膜區別是有著很高阻值精度和極低溫度每戶數的貼片式電阻。

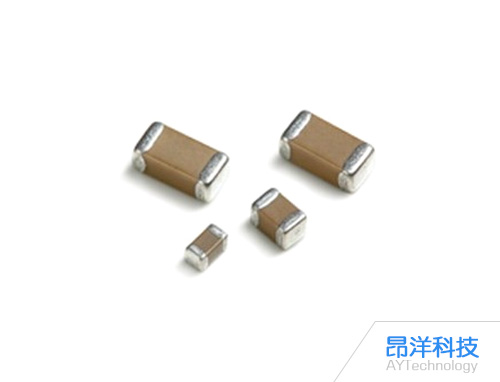

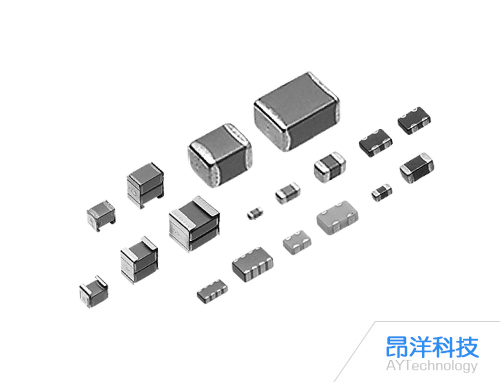

貼片電容簡介
貼片電容是電容器的材質。貼片電容全稱為多層、積層、疊層片式陶瓷電容器，也稱為貼片電容或片容。貼片電容有兩種表示方法，一種是英寸單位表示，另一種是毫米單位表示。
貼片電容種類
貼片電容種類有貼片式陶瓷電容、貼片式鉭電容、貼片式鋁電解電容。
（1）貼片式陶瓷電容；無極性，容量也很?。≒F級），一般可以耐很高的溫度和電壓，常用于高頻濾波。陶瓷電容看起來有點像貼片電阻（因此有時候我們也稱之為“貼片電容”），但貼片電容上沒有代表容量大小的數字；
（2）貼片式鉭電容；特點是壽命長、耐高溫、準確度高、濾高頻改波性能極好，不過容量較小、價格也比鋁電容貴，而且耐電壓及電流能力相對較弱。它被應用于小容量的低頻濾波電路中；
（3）貼片式鋁電解電容；擁有比貼片式鉭電容更大的容量，其多見于顯卡上，容量在300μF~1500μF之間，其主要是滿足電流低頻的濾波和穩壓作用；
貼片電容封裝
貼片電容封裝可分為無極限和極性兩類。
（1）無極性電容下述兩類封裝最為常見，即0805、0603；
（2）而有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高；
注意：而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D 四個系列
（1）A：3216 10V
（2）B：3528 16V
（3）C：6032 25V
（4）D：7343 35V
貼片電容尺寸
貼片電容尺寸有兩種表示方式上面已經說到一種是英寸單位表示，另一種是毫米單位表示。而貼片電容體積型號有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，這些是英寸表示法，04 表示長度及時是0.04 英寸，02表示寬度0.02 英寸，其他類同型號尺寸則表示單位為。如有不懂可根據以下圖了解。

貼片電容作用
（1）旁路，電容是為本地器件提供能量的儲能器件，它能使穩壓器的輸出均勻化，降低負載需求。 就像小型可充電電池一樣，旁路電容能夠被充電，并向器件進行放電。為盡量減少阻抗，旁路電容要盡量靠近負載器件的供電電源管腳和地管腳。 這能夠很好地防止輸入值過大而導致的地電位抬高和噪聲。地電位是地連接處在通過大電流毛刺時的電壓降；
（2）去耦，又稱解耦。 從電路來說， 總是可以區分為驅動的源和被驅動的負載。如果負載電容比較大， 驅動電路要把電容充電、放電， 才能完成信號的跳變，在上升沿比較陡峭的時候，電流比較大， 這樣驅動的電流就會吸收很大的電源電流，由于電路中的電感，電阻（特別是芯片管腳上的電感，會產生反彈），這種電流相對于正常情況來說實際上就是一種噪聲，會影響前級的正常工作，這就是所謂的“耦合”；
（3）濾波，從理論上（即假設電容為純電容）說，電容越大，阻抗越小，通過的頻率也越高。但實際上超過1μF 的電容大多為電解電容，有很大的電感成份，所以頻率高后反而阻抗會增大。有時會看到有一個電容量較大電解電容并聯了一個小電容，這時大電容通低頻，小電容通高頻。電容的作用就是通高阻低，通高頻阻低頻。電容越大低頻越容易通過。具體用在濾波中,大電容（1000μF）濾低頻，小電容（20pF）濾高頻。曾有網友形象地將濾波電容比作“水塘”。由于電容的兩端電壓不會突變，由此可知，信號頻率越高則衰減越大，可很形象的說電容像個水塘，不會因幾滴水的加入或蒸發而引起水量的變化。它把電壓的變動轉化為電流的變化，頻率越高，峰值電流就越大，從而緩沖了電壓。濾波就是充電，放電的過程；
（4）儲能，儲能型電容器通過整流器收集電荷，并將存儲的能量通過變換器引線傳送至電源的輸出端。電壓額定值為40～450VDC、電容值在220～150 000μF 之間的鋁電解電容器（如EPCOS 公司的B43504 或B43505）是較為常用的。根據不同的電源要求，器件有時會采用串聯、并聯或其組合的形式，對于功率級超過10KW 的電源，通常采用體積較大的罐形螺旋端子電容器；

貼片電容內容結構
內部結構，它的外表是陶瓷做的，但不止只有一種，它還分玻璃電容、油紙電容、電解電容等；
通常所說的陶瓷貼片電容是指MLCC,即多層陶瓷片式電容(Multilayer Ceramic Capacitors)；
常規貼片電容按材料分為COG(NPO),X7R,Y5V,其引腳封裝有0201,0402,0603,0805,1206,1210,1812,1825,2225；
多層陶瓷電容(MLCC)是由平行的陶瓷材料和電極材料層疊而成；

以上內容主要介紹貼片電阻電容，如有不懂或咨詢產品相關請留言聯系我們會在第一時間回復您。
