[1206貼片電容]貼片電容的正負極區分的方法
作者： 深圳市昂洋科技有限公司發表時間：2019-01-11 11:58:15瀏覽量：8786【小中大】

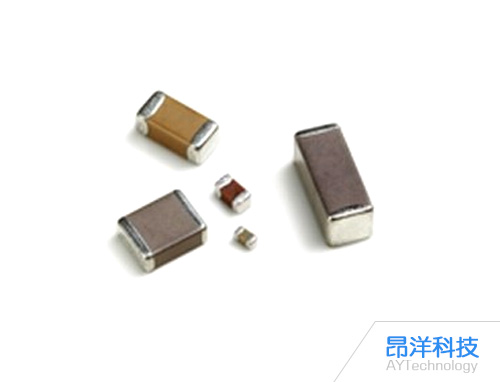

貼片電容又名SMD電容器、表面安裝電容器，外表通常為黃色、黑色或淡藍色?？煞譃闊o極性和有極性兩類，本文主要探討一下[1206貼片電容]貼片電容的正負極區分的方法。
文本標簽：貼片電容的正負極區分
貼片電容又名SMD電容器、表面安裝電容器，外表通常為黃色、黑色或淡藍色。可分為無極性和有極性兩類，本文主要探討一下[1206貼片電容]貼片電容的正負極區分的方法。
貼片鋁電解電容電容的正負極區分和測量電容上面有標志的黑塊為負極。在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正，短腳為負。
當我們不知道電容的正負極時，可以用萬用表來測量。電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。電容兩極之間的電阻叫做絕緣電阻或漏電電阻。只有電解電容的正極接電源正(電阻擋時的黑表筆)，負端接電源負(電阻擋時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。反之，則電解電容的漏電流增加(漏電阻減小)。這樣，我們先假定某極為“+”極，指針式萬用表選用R*100或R*1K擋，然后將假定的“+”極與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針停止的刻度(表針靠左阻值大)，（對于數字萬用表來說可以直接讀出讀數。）然后將電容放電(兩根引線碰一下)，然后兩只表筆對調，重新進行測量。兩次測量中，表針最后停留的位置靠左(或阻值大)的那次，黑表筆接的就是電解電容的正極。
一種是常見的鉭電容，為長方體形狀，有“-”標記的一端為正。另外還有一種銀色的表貼電容，想來應該是鋁電解。上面為圓形，下面為方形，在光驅電路板上很常見。這種電容則是有“-”標記的一端為負。有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D四個系列，具體分類如下：
類型封裝形式耐壓
A321610V
B352816V
C603225V
D734335V
貼片鉭電容的封裝是分為A型(3216)，B型(3528)，C型(6032)，D型(7343)，E型(7845)。有斜角的是表示正極，可以從腳來判斷，長的是正極，短的是負極。電容身上，有半邊顏色涂料的是負極。
固態電解或液態電容的說法指的則是其陰極的用料。使用電解液做陰極的好處是電容量可以做到很大。但是電解液在高溫環境下容易揮發、滲漏，對壽命和穩定性影響很大。而固態電容采用功能性導電性高分子作為介電材料，在長期未使用的情形下通電不致于發生爆漿現象。且在低溫時亦不會因電解質離子移動緩慢而達不到應有特性及功能，相比液態電解質，固態電容具備環保、低阻抗、高低溫穩定、耐高紋波及高信賴度等優越特性等。
以上是關于[1206貼片電容]貼片電容的正負極區分的方法的講解，想要了解更多貼片電容知識，歡迎持續關注本站。
