使用貼片電容過程中應規范的問題
作者： 深圳市昂洋科技有限公司發表時間：2018-09-14 12:12:35瀏覽量：4849【小中大】

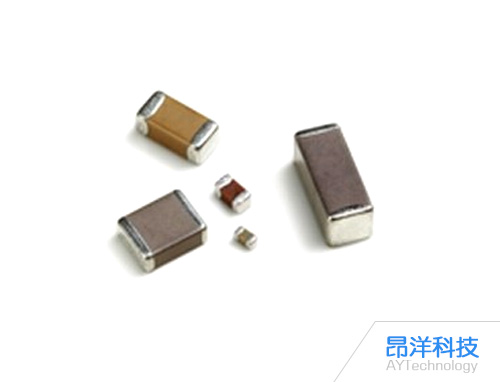

貼片電容是被使用得最多的貼片電子元件，但在使用貼片電容之前，不能不了解貼片電容的不同材質以及不同材質對應的性能。下面來談談使用貼片電容過程中應規范的問題。
文本標簽：使用貼片電容過程中應規范的問題
貼片電容是被使用得最多的貼片電子元件，但在使用貼片電容之前，不能不了解貼片電容的不同材質以及不同材質對應的性能。下面來談談使用貼片電容過程中應規范的問題。
貼片電容的材質，每種材質都有自身的獨特性能特點。隨便選用的貼片電容就很有可能滿足不了電路要求。舉例來說，貼片電容常見的有C0G(也稱NP0)材質，X7R材質，Y5V材質。C0G的工作溫度范圍和溫度系數最好，在-55°C至+125°C的工作溫度范圍內時溫度系數為0 ±30ppm/°C。X7R次之，在-55°C至+125°C的工作溫度范圍內時容量變化為±15%。Y5V的工作溫度僅為-30°C至+85°C，在這個工作溫度范圍內時其容量變化可達-22%至+82%。
當然，C0G、X7R、Y5V的成本也是依次減低的。在選型時，如果對工作溫度和溫度系數要求很低，可以考慮用Y5V的，但是一般情況下要用X7R的，要求更高時必須選擇COG的。一般情況下，貼片電容廠家都設計成使X7R、Y5V材質的貼片電容在常溫附近的容量最大，但是隨著溫度上升或下降，其容量都會下降。
僅僅了解上面知識的還不夠。由于C0G、X7R、Y5V的介質的介電常數是依次減少的，所以，同樣的尺寸和耐壓下，能夠做出來的最大容量也是依次減少的。
以上是關于使用貼片電容過程中應規范的問題的講解，想要了解更多貼片電容知識，歡迎持續關注本站。
