貼片電容極性的判別方法

作者：深圳市昂洋科技有限公司發表時間：2018-08-27 16:11:53瀏覽量：5333【小中大】

文本標簽：貼片電容極性的判別方法

貼片電容極性怎么辨別呢？下面來談談貼片電容極性的判別方法。貼片式電容有貼片式陶瓷電容、貼片式鉭電容、貼片式鋁電解電容。貼片式陶瓷電容無極性（如圖3），容量也很小（PF級），一般可以耐很高的溫度和電壓，常用于高頻濾波。陶瓷電容看起來有點像貼片電阻（因此有時候我們也稱之為“貼片電容”），但貼片電容上沒有代表容量大小的數字。

貼片式鉭電容的特點是壽命長、耐高溫、準確度高、濾高頻改波性能極好，不過容量較小、價格也比鋁電容貴，而且耐電壓及電流能力相對較弱。它被應用于小容量的低頻濾波電路中。

貼片鉭電容與陶瓷電容相比，其表面均有電容容量和耐壓標識，其表面顏色通常有黃色和黑色兩種。譬如100-16即表示容量100μF，耐壓16V。

貼片式鋁電解電容擁有比貼片式鉭電容更大的容量，其多見于顯卡上，容量在300μF~1500μF之間，其主要是滿足電流低頻的濾波和穩壓作用。一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D四個系列，具體分類如下：

類型封裝形式耐壓
A321610V
B352816V
C603225V
D734335V

貼片的鉭電解電容(A/B/C/D殼)橫杠是正極或底盤(金屬)上有缺口的那邊是正極，
貼片的圓型鋁電解電容，橫杠是負極。
瓷片電容對高頻濾除效果最好；
電解電容對低頻的抑制效果就比其他的好；
獨石、鉭電容等，在溫度系數方面比瓷片的好，而在濾除高頻方面遠沒有瓷片的好。

去耦電容和旁路電容沒有本質的區別，電源系統的電容本來就有多種用途，從為去除電源的耦合噪聲干擾的角度看，我們可以把電容稱為去耦電容(Decoupling)，如果從為高頻信號提供交流回路的角度考慮，我們可以稱為旁路電容(By-pass)。而濾波電容則更多的出現在濾波器的電路設計里。電源管腳附近的電容主要是為了提供瞬間電流，保證電源/地的穩定，當然，對于高速信號來說,也有可能把它作為低阻抗回路，比如對于CMOS電路結構，在0->1的跳變信號傳播時，回流主要從電源管腳流回，如果信號是以地平面作為參考層的話，在電源管腳的附近需要經過這個電容流入電源管腳。所以對于PDS(電源分布系統)的電容來說，稱為去耦和旁路都沒有關系，只要我們心中了解它們的真正作用就行了。
鋁電容容量較大、價格較低，但易受溫度影響、準確度不高；而且隨著使用時間會逐漸失效。鉭電容壽命長、耐高溫、準確度高，不過容量較小、價格高。除非是需要大容量濾波的地方(如CPU插槽附近)，原則上最好都使用鉭電容，因為它不易引起波形失真。

下圖為SMD鉭電容電容

下圖為SMD鋁電容

下圖為SMD陶瓷電容

由于陶瓷需要高溫燒結，不能表面絲網印刷。

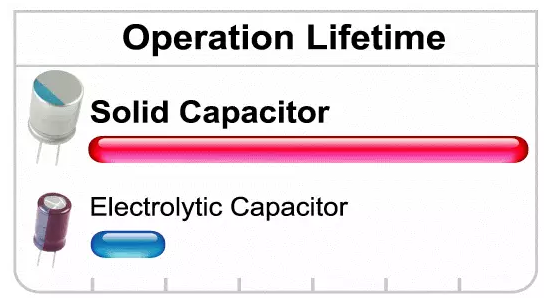

固態電容全稱為：固態鋁質電解電容。它與普通電容（即液態鋁質電解電容）最大差別在于采用了不同的介電材料，液態鋁電容介電材料為電解液，而固態電容的介電材料則為導電性高分子。

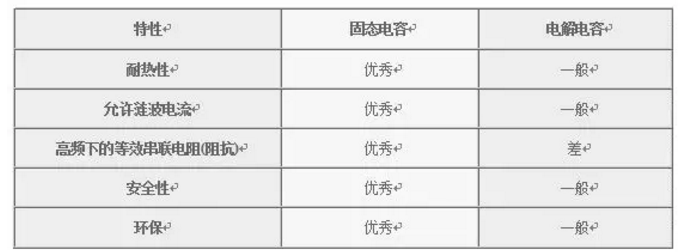

新時代的固態電容采用具有高導電度及優異熱穩定性之導電高分子材料作為固態電解質，代替傳統式鋁電解電容器內的電解液，大幅改善傳統液態鋁電解電容器之缺點并展現出極為優異的電器特性與可靠度，導電性高分子鋁固態電解容器已成為下一時代固態電解電容器的開發主流，導電性高分子固態電容器也成為尖端先進的電容器代名詞。
