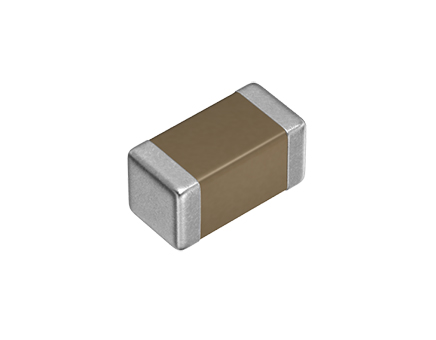

0603封裝的標準尺寸是1.6mm×0.8mm，但高度才是選型時最容易踩坑的參數。官方標稱高度約0.85mm，實際公差卻可能在0.8mm到1.05mm之間波動，這個偏差足以讓自動貼片機報錯、讓BGA焊球短路。所以，測高度這件事，比你想象的講究得多。

為什么不能直接拿游標卡尺量？

游標卡尺測0603高度，最大的問題是接觸面太大。0603本體才0.8mm寬，卡尺的量爪一夾，稍微偏一點就把電容壓歪了，讀數直接偏0.1mm以上。而且人眼對準刻線時的視差，在0.1mm量級上就是10%的誤差。所以卡尺只適合測大致范圍，不適合做精確判定。

推薦方法一：千分尺（螺旋測微器）

這是最靠譜的方案。用外徑千分尺，將0603電容平放在砧座上，旋轉棘輪旋鈕讓測微螺桿輕觸電容頂面，聽到"咔咔"聲后立即停止。千分尺精度可達0.01mm，讀數穩定可靠。測量時注意：電容必須平放，底面無翹曲；每次測同一批次取5個樣本取平均值，單個樣品的極端值沒有參考意義。

推薦方法二：光學投影儀或影像測量儀

如果手邊有二次元影像測量儀，直接把電容放上去，用邊緣檢測功能量高度，精度可達±0.005mm，而且完全不接觸元件，不存在壓傷風險。這是工廠質檢的標準做法。沒有專業設備的話，帶測高功能的體視顯微鏡也能湊合，但精度會降到±0.02mm左右。

推薦方法三：高度規（塞規對比法）

這是產線上最快的方法。提前準備一組標準高度的塞規，比如0.80mm、0.85mm、0.90mm、0.95mm、1.00mm，逐個試插。電容能剛好通過0.90mm但卡在0.85mm，高度就在0.85到0.90之間。這種方法不需要讀數，全憑手感判斷，熟練后3秒一個，適合大批量篩選。

幾個容易忽略的細節

第一，電容兩端的電極會讓實際高度比介質體高出0.05到0.1mm，如果你的設計是按照介質體高度留間隙的，記得把電極高度算進去。第二，不同材質的電容高度差異明顯，X7R通常比C0G高0.05到0.1mm，別混著測。第三，測量環境溫度也有影響，陶瓷材料熱膨脹系數約6-7ppm/℃，溫差10℃就會帶來0.001mm的變化，精密測量建議在25℃恒溫下進行。

總結一句話：千分尺是精度之選，塞規是效率之選，卡尺只適合排查異常。選對工具，才能讓0.1mm的偏差無處遁形。
