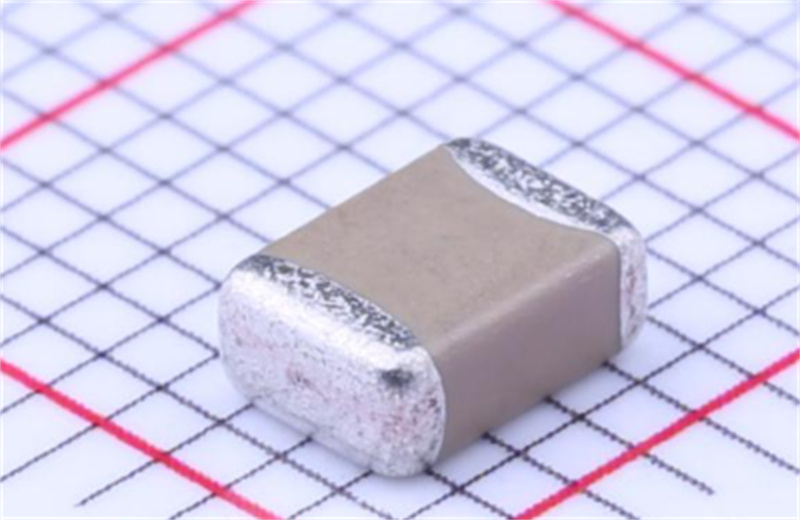

在電子元器件的世界里，0402和0603這兩個數字你一定不陌生。它們不是什么神秘代碼，而是貼片電容最常見的兩種封裝尺寸。選錯了，輕則生產良率暴跌，重則整機燒毀——今天我們就把這兩種封裝掰開揉碎，講清楚什么場景該用哪個。

先搞懂：這兩個數字到底代表什么？

貼片電容的封裝命名遵循英制標準，前兩位數字代表長度，后兩位代表寬度，單位是0.01英寸。

0402封裝，就是長0.04英寸、寬0.02英寸，換算成公制就是1.0mm×0.5mm，業界也叫"1005"。這是目前主流量產中非常小的封裝之一，比它更小的還有0201、01005，但0402已經是大多數產線能穩定駕馭的極限了。

0603封裝，長0.06英寸、寬0.03英寸，公制為1.6mm×0.8mm，也叫"1608"。它比0402大了一圈，但在整個貼片元件家族里，依然屬于小尺寸行列。

用面積來直觀感受：0402的面積約0.50mm2，0603約1.28mm2——0402只占0603不到四成的面積。同樣一塊PCB，用0402能塞下兩倍以上的元件，這就是為什么手機、智能手表這些寸土寸金的設備瘋狂采用0402的原因。

核心區別一：電氣性能——小的不一定弱，但有天花板

很多人覺得封裝越小性能越差，這話對了一半。

容量和耐壓方面，0402因為體積小，最大容量通常不超過10μF，耐壓值普遍在25V以下，而且只支持Y5V這類溫度特性較差的介質。而0603的容量可以做到47μF（X5R介質），耐壓可達50V，介質選擇也更豐富——經濟型的Y5V和工業級的X7R都能選。

功率方面，0603電阻的額定功率典型值為1/10W（0.1W），0402只有1/16W（約0.0625W）。換成電流來算更直觀：在3.3V系統下，0603最大允許電流約30mA，0402只有約19mA。實際工程中建議降額到50%~70%，也就是說0402能用的電流余量非常緊張。

但有一個地方0402反而更強——高頻性能。0402的寄生電感ESL約0.4nH，0603約0.6nH。別小看這零點幾納亨的差距，在100MHz以上的頻段，0402的阻抗明顯更低，去耦效果更好。這就是為什么高端處理器參考設計中，靠近Vcore的位置清一色用0402甚至0201的原因。

核心區別二：焊接與生產——這才是真正的分水嶺

如果說電氣性能是"能不能用"的問題，那工藝難度就是"好不好用"的問題。

0402的焊盤只有約0.6mm×0.3mm，對貼片機精度要求極高，偏移容忍度必須控制在±0.025mm以內。而很多產線的貼片機定位精度只有±0.08mm——這意味著0402在這些產線上就是噩夢。回流焊時容易出現"立碑"（元件一端翹起）、虛焊、飛片等缺陷，不良率是0805的3倍。目視檢查更是必須依賴顯微鏡或AOI設備，肉眼根本看不清。手工焊接？幾乎不可能，烙鐵操作空間極小，一不小心就把焊盤吹飛了。

0603就友善得多。焊盤約1.0mm×0.6mm，鋼網開孔容錯性強，普通SMT產線輕松應對。熟練工程師用熱風槍加鑷子就能手工返修，返修成功率遠高于0402。在量產場景下，0603的貼片速度比0402快約15%，良率也穩定得多。

核心區別三：成本——小的反而更貴？

直覺上小元件應該更便宜，但實際要算總賬。

元件單價上，0402確實略高于0603，但差距很小，單顆差價不過幾分錢。真正拉開差距的是隱形成本：0402不良率高、返修成本高、對設備要求高，量產時這些成本會被放大。而0603工藝成熟、供應鏈穩定、交期短，綜合成本反而更低。

到底怎么選？記住這套實戰法則

選0402的場景：產品追求極致小型化，比如智能手表、TWS耳機、智能手機主板、微型傳感器；PCB需要高密度布線，核心板、射頻模塊空間極度緊缺；高頻電路（100MHz以上），需要最低的寄生電感。但注意：低功耗、小信號電路才能用，電源和大電流回路堅決避開。

選0603的場景：通用消費電子如路由器、機頂盒、小家電；工業控制、汽車電子、醫療儀器等強調長期可靠性的領域；研發打樣階段——哪怕你最終目標是量產用0402，打樣時也請堅持用0603，手焊改板效率高、調試方便，等功能驗證完成再切換小型化封裝，這才是高效的研發節奏。
