在電子電路設計中，鋁電解電容因其大容量、低成本的特點，廣泛應用于電源濾波、信號耦合、儲能等場景。然而，如何根據具體電路需求選擇合適的鋁電解電容容量，是確保電路性能穩定的關鍵。本文將從電路需求分析、容量計算方法、選型注意事項三個方面，詳細闡述鋁電解電容容量的選型策略。

一、電路需求分析

鋁電解電容的選型首先需明確電路的具體需求，包括工作電壓、工作頻率、負載類型、紋波電流要求等。不同應用場景對鋁電解電容的容量需求差異顯著：

電源濾波電路：在DC-DC轉換器、開關電源等電路中，鋁電解電容主要用于平滑輸出電壓，抑制低頻紋波。此時需根據負載電流和紋波電壓要求計算所需容量。

信號耦合電路：在音頻、視頻等信號處理電路中，鋁電解電容用于隔離直流成分，傳遞交流信號。此時需根據信號頻率和耦合要求選擇容量，通常需大于1μF以確保低頻信號通過。

儲能電路：在激光脈沖、電機啟動等需要瞬時大電流的場景中，鋁電解電容作為儲能元件，需根據能量公式 E=0.5CV2 計算所需容量，其中 C 為電容容量，V 為工作電壓。

二、容量計算方法

電源濾波電路容量計算：

在電源濾波電路中，鋁電解電容的容量需滿足紋波抑制要求。對于低頻紋波(<100kHz)，可采用經驗公式 C≥f?ΔVI 計算，其中 I 為負載電流，f 為紋波頻率，ΔV 為允許紋波電壓。例如，在12V/2A開關電源中，若允許紋波電壓為50mV，紋波頻率為100kHz，則需電容容量 C≥100×103×0.052=400μF。

信號耦合電路容量選擇：

在信號耦合電路中，鋁電解電容的容量需根據信號頻率選擇。對于音頻信號(20Hz-20kHz)，通常需選擇容量大于1μF的電容以確保低頻信號通過。對于更高頻率的信號，可選擇容量更小的電容，但需注意高頻特性(如等效串聯電阻ESR)對信號質量的影響。

儲能電路容量計算：

在儲能電路中，鋁電解電容的容量需根據能量需求計算。例如，在激光脈沖應用中，若需提供10J的能量，工作電壓為100V，則需電容容量 C=V22E=10022×10=2000μF。

三、選型注意事項

電壓降額設計：

鋁電解電容的額定電壓需高于電路最高工作電壓，建議留出20%-50%的余量。例如，在12V電路中應選用16V或25V電容，以避免電壓波動導致電容失效。

溫度特性考慮：

鋁電解電容的容量會隨溫度變化而變化。在高溫環境下(如汽車電子、工業控制)，需選擇耐高溫型號(如105℃長壽命型)，并驗證高溫性能。溫度每升高10℃，電解液揮發加速，容量衰減約50%。

紋波電流承受能力：

在開關電源等高頻應用中，鋁電解電容需承受較大的紋波電流。此時需驗證電容的紋波電流承受能力，確保實際工作值小于額定值。疊加高頻/低頻紋波時需分別計算，必要時并聯陶瓷電容改善高頻特性。

等效串聯電阻（ESR）優化：

ESR直接影響電容的發熱效率和紋波抑制能力。在低壓大電流場景(如CPU供電)中，應優先選擇低ESR型號(如<100mΩ)，以降低溫升并延長使用壽命。

封裝與布局：

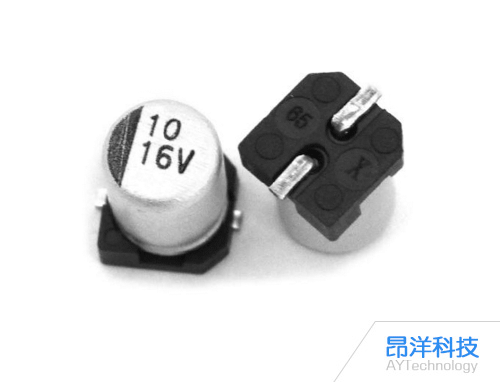

根據PCB布局選擇合適的封裝形式(如引線型、貼片型、螺絲端子型)。緊湊設計中可選用小型化封裝(如φ8×12mm SMD)，但需確保容量和電壓滿足需求。大功率場景(如10000μF以上電容)需選用螺絲端子型，并注意引線長度對等效電感的影響。
