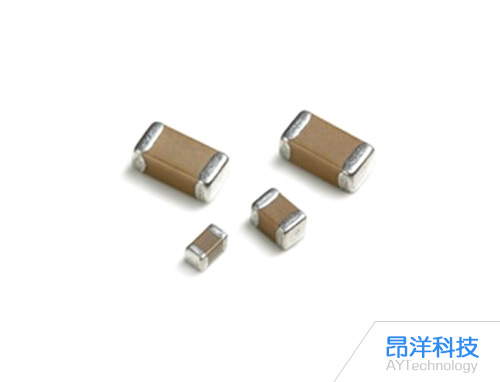

三環貼片電容1206 NPO 核心參數與特性分析

一、基礎參數

封裝尺寸

1206封裝對應公制尺寸 3.2mm×1.6mm，厚度通常為 0.85mm~1mm，屬于消費電子與工業控制領域主流的中體積封裝，兼顧空間占用與散熱需求。

容量范圍

NPO(C0G)材質電容的容量范圍通常為 1pF~0.1μF，具體上限因封裝尺寸和耐壓等級而異：

1206封裝：在50V耐壓下容量范圍為 0.5pF~1200pF，100V耐壓下為 0.5pF~1800pF。

典型型號：如TCC1206COG221J102DT(220pF, 1kV, ±5%)，TCC1206COG121J102ET(120pF, 1kV, ±5%)。

耐壓等級

常見耐壓值包括 50V、100V、1kV，部分高壓型號可達 1kV以上(如TCC1206COG221J102DT)，適用于高電壓場景。

精度（容差）

NPO電容的容差通常為 ±5% 或 ±10%，滿足高精度電路需求(如振蕩器、濾波電路)。

二、核心特性

溫度穩定性

溫度系數：NPO電容的溫度系數為 0±30ppm/℃，在 -55℃~+125℃ 工作范圍內容量變化率極低，遠優于X7R(±15%)和Y5V(±22%~-82%)。

應用場景：精密振蕩電路、高頻耦合電路、溫度敏感型電子設備。

頻率響應

介質損耗：損耗角正切值(tanδ)通常 <0.001，在MHz至GHz頻率范圍內性能穩定，信號傳輸損耗低。

Q值：Q值超過 10.000，等效串聯電阻(ESR)極低，適合高頻振蕩與諧振電路。

長期可靠性

容量漂移：使用壽命周期內容量漂移率 <±0.1%，滯后效應 ≤±0.05%，性能穩定性遠超薄膜電容(±2%)。

壽命：在額定電壓和溫度范圍內可穩定工作 10年以上。

三、典型應用場景

高頻電路

耦合電容：用于射頻(RF)模塊、高頻放大器的前級耦合，降低信號傳輸損耗。

諧振回路：作為晶體振蕩器、壓控振蕩器(VCO)的槽路電容，保證振蕩頻率精度。

精密電子設備

手機基帶芯片：參考時鐘電路中，NPO電容的溫漂特性可將頻率誤差控制在 ±5ppm 以內。

無線充電器：與發射器線圈串聯諧振，實現高效無線充電(蘋果、三星、華為等品牌均采用)。

工業控制與汽車電子

傳感器信號調理：在高溫環境下(如X7R/X7R介質)提供穩定容值，滿足AEC-Q200可靠性標準。

電源管理模塊：用于DC-DC轉換器、LDO穩壓器的輸入/輸出濾波，抑制高頻噪聲。

四、選型建議

容量與耐壓匹配

根據電路需求選擇容值范圍(如1nF~10μF)和額定電壓(如6.3V~50V)，需預留 20%以上電壓余量 以防浪涌。

介質材料選擇

高頻應用：優先選擇NPO/C0G材質(溫度穩定性±30ppm/℃)，避免X7R/Y5V的高損耗。

通用場景：若對溫度穩定性要求不高，可選用X5R/X7R(容差±10%~20%)以降低成本。

封裝尺寸優化

1206封裝適合自動化貼片，但若空間受限可評估0805規格(需確認等效ESR)。

高頻特性：大封裝尺寸(如2225)的頻率穩定性比0805提升約 40%。

三環1206 NPO貼片電容以 高溫度穩定性、低介質損耗、高Q值 為核心優勢，廣泛應用于高頻電路、精密電子設備及工業控制領域。選型時需重點關注容量、耐壓、精度及封裝尺寸，結合成本與性能需求綜合決策。
