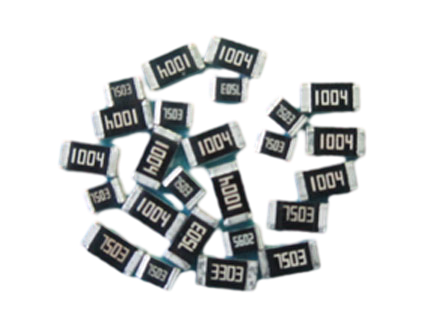

厚聲貼片電阻的阻值識別可通過其表面標識實現，主要采用三位數、四位數、數字與字母組合及特殊場景下的直標法、色環法，以下為具體識別方法：

一、三位數表示法(適用于5%精度)

規則：前兩位為有效數字，第三位表示有效數字后“0”的個數。

示例：

“472”表示4700Ω(47×102)。

“151”表示150Ω(15×101)。

“4R7”表示4.7Ω(“R”替代小數點)。

二、四位數表示法(適用于1%精度及以上)

規則：前三位為有效數字，第四位表示有效數字后“0”的個數。

示例：

“1002”表示10kΩ(100×102)。

“4701”表示4.7kΩ(470×101)。

“1R00”表示1.00Ω(“R”替代小數點)。

三、數字與字母組合表示法(E96系列)

規則：兩位數字表示E96系列電阻代碼，字母表示倍率。

示例：

“51D”表示332kΩ(51對應E96代碼332.D表示103倍率)。

四、特殊場景識別方法

直標法：

規則：直接標注阻值和單位，誤差以百分?jǐn)?shù)表示(未標注時默認為±20%)。

示例：“10kΩ ±5%”。

色環法(部分產品使用)：

規則：通過色環顏色表示阻值、倍率和誤差。

示例：四環電阻中，前兩環為有效數字，第三環為倍率，第四環為誤差。

五、識別注意事項

封裝尺寸影響：0402及以下封裝因尺寸過小，可能無法印刷完整標識。

誤差精度區分：

5%精度電阻通常采用三位數表示法。

1%精度電阻通常采用四位數表示法。

小數點處理：阻值小于10Ω時，用“R”替代小數點(如“2R4”表示2.4Ω)。
