高頻電路對元件性能要求嚴苛，貼片電感作為關鍵無源器件，其高頻特性直接影響信號完整性、功率效率及系統穩定性。選擇時需從頻率適配性、材料特性、參數匹配及工藝可靠性四個維度綜合考量，以下為具體策略。

一、頻率適配性：自諧振頻率（SRF）是核心門檻

貼片電感在高頻下會因寄生電容產生自諧振現象，當工作頻率接近或超過自諧振頻率(SRF)時，電感將呈現電容性，導致阻抗驟降、損耗激增。因此，SRF必須顯著高于電路最高工作頻率。例如，在5GHz Wi-Fi模塊中，需選擇SRF>10GHz的電感，以預留安全裕量。若SRF不足，高頻信號會因電感失效而衰減，引發數據丟包或誤碼率上升。

二、材料特性：鐵氧體與陶瓷的權衡

材料決定了電感的高頻損耗、Q值及溫度穩定性：

鐵氧體電感：高頻損耗低，Q值較高(通常30-100)，適合射頻(RF)電路及開關電源。其磁導率隨頻率變化平緩，能有效抑制高頻噪聲。

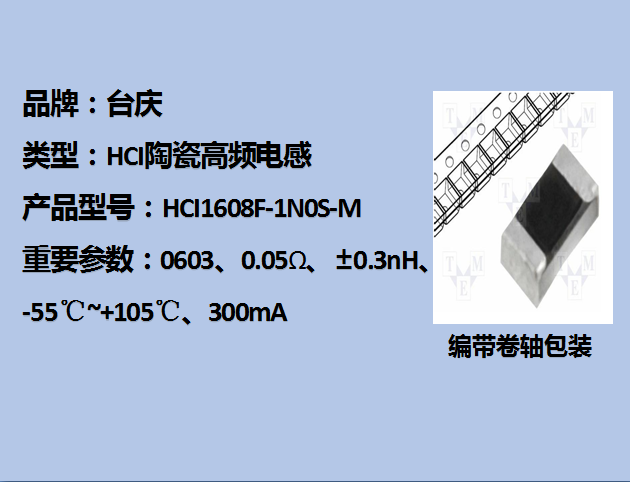

陶瓷電感：結構緊湊，寄生電容小，SRF更高，適合超高頻(如毫米波)應用。但Q值相對較低，需根據場景權衡。

繞線電感：電感量范圍寬，但高頻下寄生電容大，SRF較低，通常僅適用于低頻至中頻(<1GHz)場景。

三、參數匹配：電感值、電流與Q值的平衡

電感值：需根據電路需求精確選擇。例如，LC濾波電路中，電感值與電容值共同決定截止頻率;匹配網絡中，電感值影響阻抗變換精度。

額定電流：需大于電路最大工作電流，并預留20%-30%余量，避免磁芯飽和導致電感量驟降。

Q值：反映電感效率，Q值越高，損耗越低。但高頻電路中，過高的Q值可能引發諧振峰值過尖，導致信號失真。需根據電路類型(如濾波、振蕩)選擇適當Q值。

四、工藝可靠性：封裝與溫升的控制

封裝尺寸：需匹配電路板空間及焊接工藝。微型設備(如可穿戴設備)優先選0402/0603封裝，大功率電路(如基站)可選1206/1812封裝。

溫升控制：高頻電流通過電感時會產生焦耳熱，溫升過高會加速材料老化。需選擇低直流電阻(DCR)的電感(如疊層結構)，并優化散熱設計。

五、應用場景示例

5G射頻前端：需高SRF(>20GHz)、低損耗的鐵氧體電感，以支持毫米波頻段。

開關電源：選高飽和電流、低DCR的功率電感，提升轉換效率。

高速串行接口（如PCIe 5.0）：需低寄生電容、高SRF的陶瓷電感，減少信號反射。
