國巨電阻的功率與散熱關系及型號選擇指南

一、功率與散熱的關系

1、額定功率與散熱方式

國巨電阻的額定功率(如1/16W、1/10W、1/8W等)基于標準環境溫度(通常為25℃)和自由對流散熱條件下的持續負載能力。若環境溫度升高或散熱條件惡化，需通過功率降額曲線調整實際可用功率。

散熱方式包括輻射(占比約10%-50%)、對流(25%-40%)和傳導(25%-50%)，具體比例取決于電阻尺寸和功率等級。小功率電阻依賴傳導散熱，而大功率電阻需優化對流或輻射路徑。

2、溫度對功率的影響

電阻的額定功率與電阻體相對于環境溫度的溫升值相關。環境溫度每升高10℃，額定功率需降額約20%。例如，額定功率為1W的電阻在50℃環境下可能僅允許0.8W負載。

3、散熱設計建議

大功率電阻：需配合散熱器或散熱片，并保持與其他發熱元件的間距(至少2mm)，避免交叉輻射加熱。

高密度安裝：需增加空氣流通或采用散熱基板(如鋁基PCB)，以減少濕氣凝結和污垢聚集風險。

引線長度：縮短引線可減少內阻(通常為電阻值的幾個百分點)，提升散熱效率。

二、型號選擇的核心參數

1、封裝尺寸與功率匹配

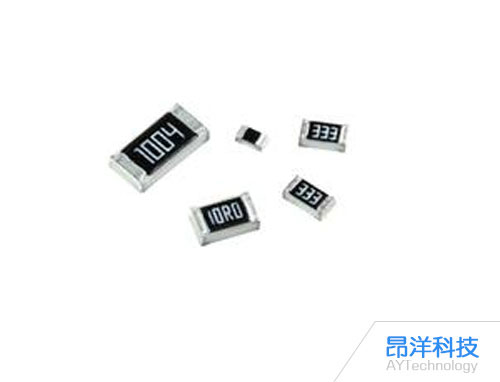

0402(1/16W)、0603(1/10W)、0805(1/8W)、1206(1/4W)等封裝尺寸對應不同功率等級。高功率應用需優先選擇2512(1W)或更大封裝。

2、精度與溫度系數

精度等級(如±1%、±5%)影響電路穩定性，精密電路需選擇RT(高精密厚膜)或RJ(薄膜)系列。溫度系數(±100ppm/°C)越低，電阻值隨溫度變化越小。

3、電壓與電流限制

額定電壓(如75V)需高于電路工作電壓，避免擊穿。額定電流由功率和阻值決定(IR=√(P/R))，需確保電流密度不超過接觸部分允許值。

三、型號選擇步驟

1、確定功率需求

計算電路中電阻的實際功耗(P=I2R)，并參考功率降額曲線選擇額定功率。例如，若電路功耗為0.2W，需選擇至少1/4W(1206封裝)的電阻。

2、選擇封裝與精度

高密度電路優先選擇0402或0603封裝;精密電路需選擇±1%精度或薄膜電阻(如RJ系列)。

3、驗證環境適應性

工作溫度范圍需覆蓋-55℃至+155℃，并考慮環境濕度和散熱條件。例如，汽車電子需選擇符合AEC-Q200標準的型號。

4、特殊需求處理

抗硫化需求：選擇抗硫化芯片電阻;無鉛焊接需求：選擇無鉛端子型號(如RC0603FR-0710KL)。
