貼片電感的設計方式涉及多個關鍵方面，以確保其性能、可靠性和適應性。以下是根據參考文章整理出的貼片電感設計方式：

1、結構設計：

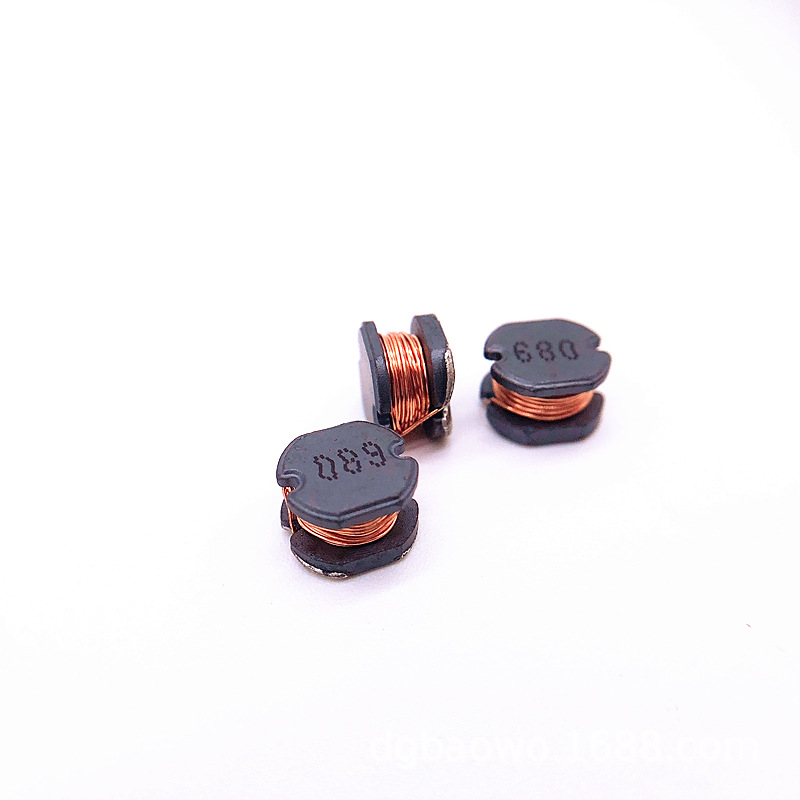

貼片電感通常由繞制在磁芯上的線圈組成，線圈被包裹在一個塑料或陶瓷外殼中。

外殼形狀通常采用矩形或正方形，以適應電路板的設計。

2、尺寸和形狀設計：

pad的尺寸應根據電感的尺寸和安裝方式進行設計，以確保電感能夠正確安裝在PCB上，并與其他元件連接良好。

常見的貼片繞線電感pad形狀有矩形、圓形和橢圓形等，選擇合適的形狀可以提高電感的性能。

3、材料選擇：

磁芯材料(如鐵氧體)需要進行粉碎處理，以達到所需的顆粒度。

銅線作為線圈材料，應根據設計要求選擇合適規格的銅線，并進行切斷和整理。

pad材料應具有良好的導電性、耐熱性和耐腐蝕性，常見的材料有銅、銀和金等。

4、連接方式：

常見的連接方式有焊接和插針兩種。焊接是將電感pad焊接在PCB上，連接穩定可靠;插針是通過插針將電感與PCB連接，方便更換和維修。

5、設計要點：

合理布局電感線圈的位置和方向，遠離其他元件和信號線，以減少干擾和噪聲。

合理設計焊盤的形狀和尺寸，焊盤應略大于電感pad的尺寸，以確保焊接的穩定性。

6、工藝流程：

涉及激光打標、模具注塑、烘烤固化、繞線、焊接、清洗、測試和包裝等步驟。

每一步都需要精確控制，以確保電感的電氣性能和質量符合要求。

7、設計注意事項：

在設計過程中需要考慮電感線圈的布局、焊盤設計、焊接工藝等因素，以確保電感的性能和電路的穩定性。

總結來說，貼片電感的設計方式需要綜合考慮結構、尺寸、材料、連接方式、設計要點、工藝流程和注意事項等多個方面。通過合理的設計和優化，可以確保貼片電感具有良好的性能、可靠性和適應性，滿足各種電子產品的需求。
